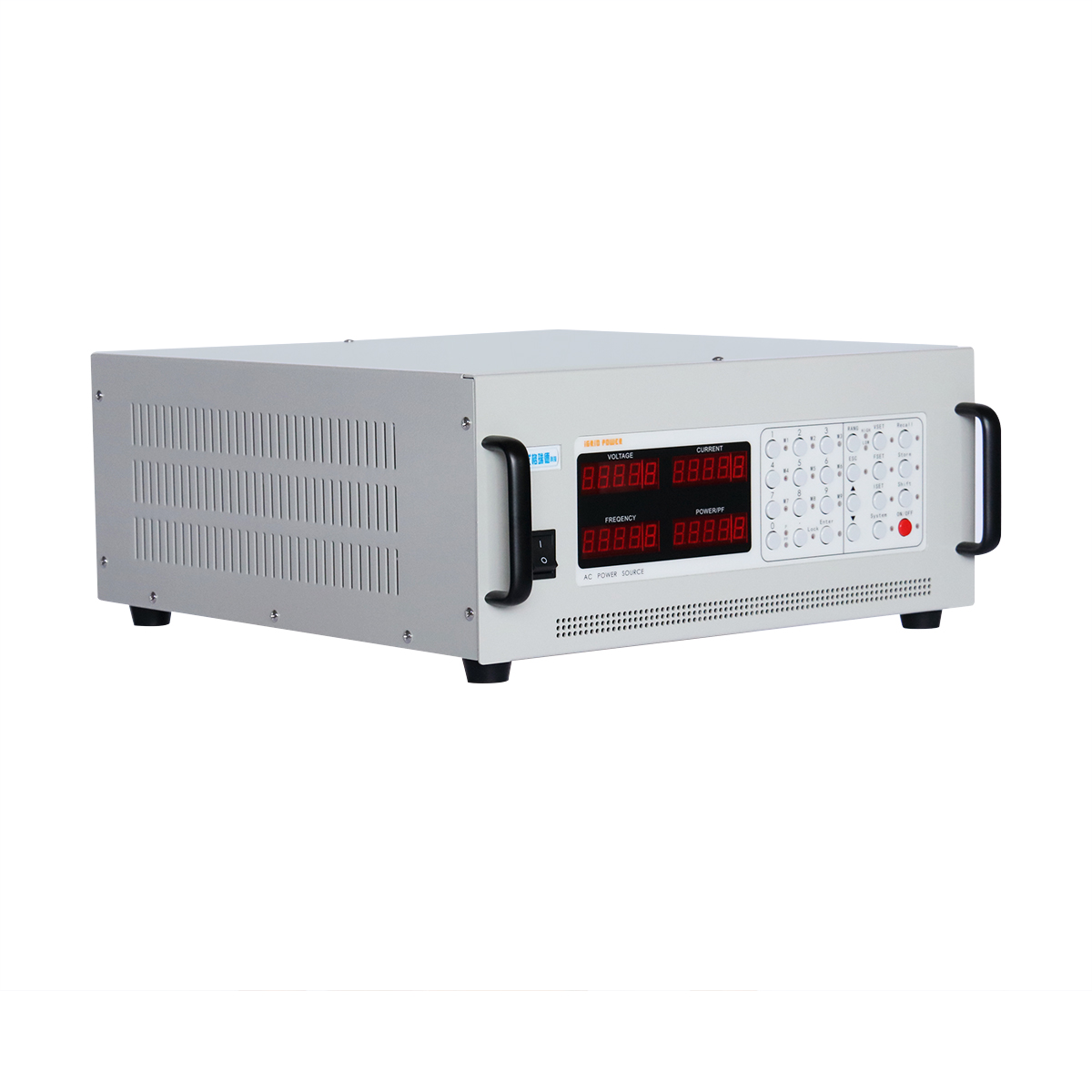

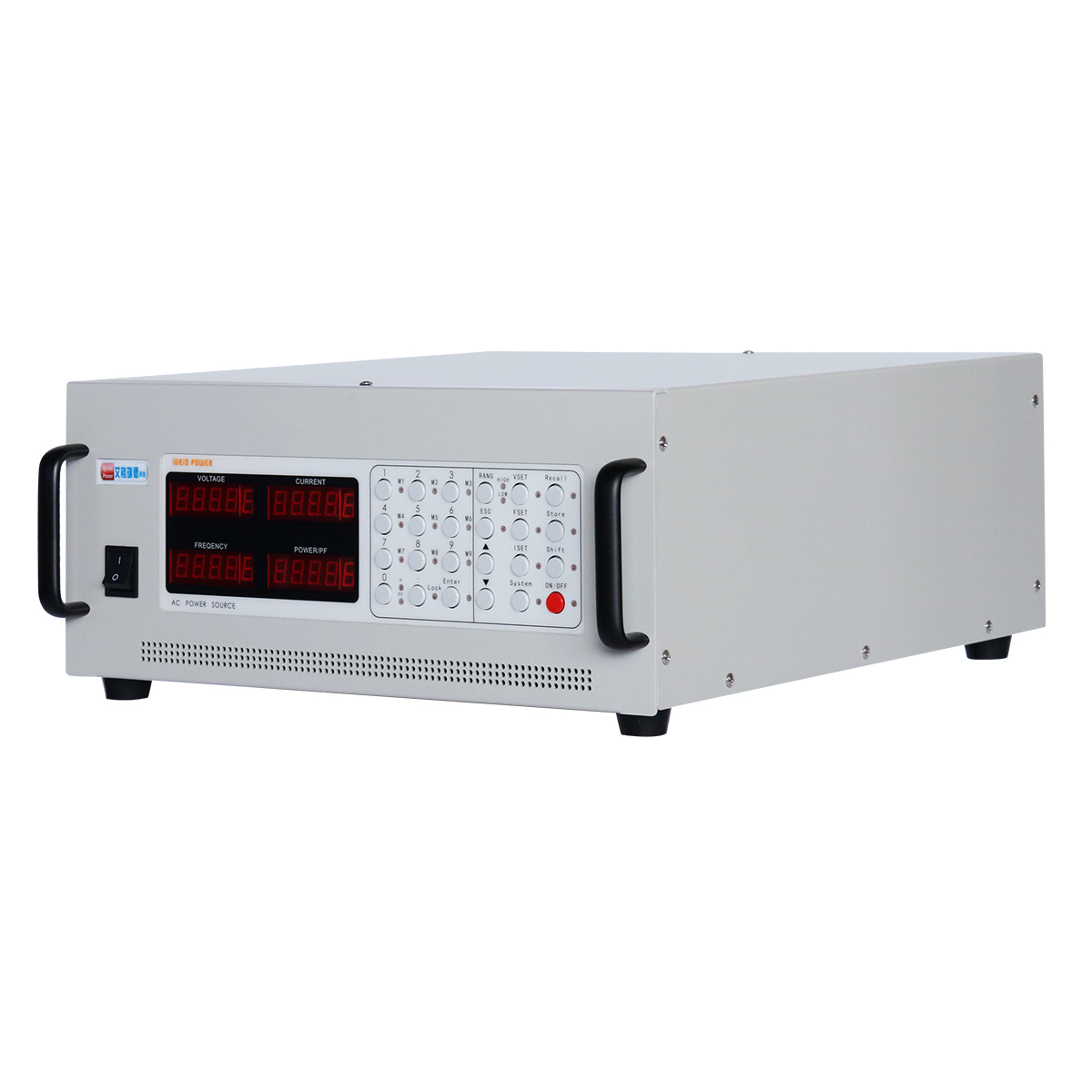

IG11003 3KVA 可程式交流變頻電源

類別：交流電源

簡介：
IG11003 3KVA 可程式交流變頻電源

加入收藏在線咨詢

產品介紹

產品特點

■采用高頻脈寬調制技術和IGBT驅動，響應迅速，輸出穩定。根據設置輸出各種頻率的純凈正弦波，適合模擬各國電網供電；
■采用先進的直接數字頻率合成器（DDS）波形產生技術，頻率穩定度高，連續性好；
■測量精度高，適用電流正弦半波及其類似的帶直流分量的各種波形的測試；
■提供嵌入式智能化PC機監控系統；
■全范圍可調輸出電壓0-150V，0-300V，步距0.01V；
■輸出頻率45-200Hz（20-1200 Hz選購）,步距0.01Hz；
■輸出電流限定功能；
■具有9組記憶，可以將常用的參數(電壓V、頻率F、電流I)存儲，以便使用時輕松調用；
■具有多種通訊接口可選擇（RS232C通訊接口，RS485通訊接口，IEEE488.2(GPIB)接口等），指令執行時間小于10ms；
■保護模式：過壓，過流，過載，短路，限流等；
■提供均方根電壓，均方根電流，有功功率，頻率，功率因素等讀值；
■Lock鍵，人性化設計，組合鍵鎖定與解鎖，防止誤操作；
■純數字式按鍵輸入，精確度高；
■輸出電壓上升速率可以設定最小0.01V/10mS,方便啟動沖擊電流大的負載，特別適合感性負載,如馬達啟動,變壓器等；
■對100%除載加載，穩壓反應時間在20ms以內，超載能力強，瞬間電流能承受額定電流的3倍。


應用場合

ATE自動化測試、家電、電機、電動工具、開關電源、電源適配器、UPS、信息通信、光伏、燈具、電子變壓器、電子元器件、低壓配電、航空航天、國防軍工等行業領域。

IG11003 （單進單出）產品規格

型號Mode

IG11003

容量Power

3KVA

制作方式Working

SPWM(正弦脈寬調制)

 輸入INPUT

相數Phase

1φ2W

電壓Voltage

220V±10%

頻率Frequency

47Hz - 63Hz

輸出OUTPUT

相數Phase

1φ2W

電壓Voltage

0-150VAC / 0-300VAC  AUTO

頻率Frequency

45-200Hz，0.01Step

最大電流       Max Current

L=120V

25.0A

H=240V

12.5A

LED顯示Display

五位顯示：電壓Vrms、電流Arms、頻率Fre、功率Wattage、功率因數PF

電壓穩壓率Voltage Regulation

0.1%

負載穩壓率Load Regulation

1%

波形失真度T.H.D

2%(純阻性負載)

頻率穩定度Frequency Regulation

0.01%

電壓解析度Voltage Resolution

0.01V

頻率解析度Frequency Resolution

0.01Hz

電流解析度Current Resolution

0.001A

存儲組數Memory

9組 M1 M2 M3  M4 M5 M6  M7 M8 M9

通訊接口

RS232

系統設置System settings

波特率設定、按鍵鎖、電壓上升速率設定、地址設定、靜音設定

限流設定

O-MAX Current

保護Protection

過流Over Current   過溫 Over Temp  過載Over Load  短路Short Circuit

重量(Kg)

32

體積W×H×D(mm)

430×178×450（不含腳墊）

運行環境Environment

0-40℃   20-80%RH
